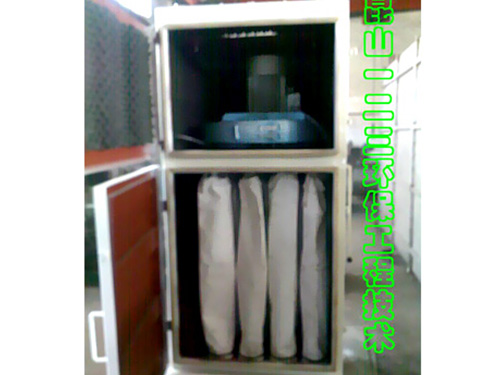

产品名称: PL单机式布袋除尘器

发布日期: 2019-03-27

点击数: 409

询价: 点击产品询价

二维码:

简述: PL单机式除尘器基本结构由风机,过滤器,集尘器三大部件组成,各个部件安装在一个立式框架内,钢板壳体,外形美观,结构科学。其它单机相比,其优点如下:

产品详情

一、产品简介
  PL单机式除尘器基本结构由风机,过滤器,集尘器三大部件组成,各个部件安装在一个立式框架内,钢板壳体,外形美观,结构科学。其它单机相比,其优点如下:
  1:具有清灰动能大,清灰效率高,系统阻力小,使用功率小
  2:体积小,重量轻结构简单紧凑、移动运输方便,安装容易
  3:设备已标准化,配件在市场上容易购买,价格低,更换方便
  4:广泛用于建材、冶金、矿山、化工、煤炭、非金属矿超细粉加工等行业含尘气体净化处理系统,是环保除尘的理想设备。
  本系列除尘器暂时有八种规格按照安装形式又可分为标准带灰斗式A型抽屉式B型敞开法兰式二种。其箱体全部采用焊接结构,检修门用泡沫橡胶条密封,确保除尘器严密不漏风。
二、除尘器选型
  该单机有800、1100、1600、2200、2700、3200、4500、6000等规格(根据客户需求可以单独设计)分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:
  PL-800 (AB)
  PL——单机式除尘器
  800——最大处理风量800CMH
  (AB)——A:带抽屉式 B:法兰式
三、工作原理
  含尘气体由进气口进入灰斗式通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤后气体进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的内表面(内滤式),且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘器能不断工作,需定期清除滤袋内粉尘。清灰有两种方式控制,一种是手动振打布袋方式,二种是减速电机带动摇杆振打布袋方式;使附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀(抽屉)排出,达到清灰的目的。

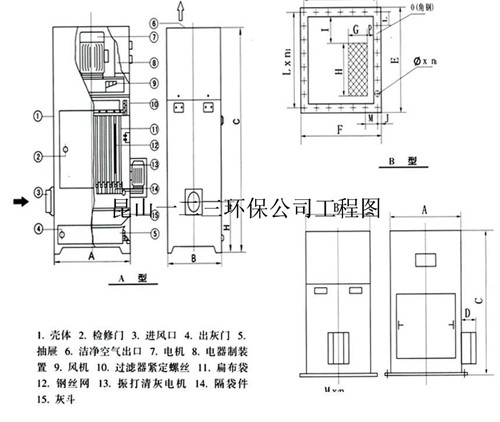

四、机组结构外形图



五、PL系列单机除尘设备技术性能参数




     型号
    规格

性能
参数

PL-800

PL-1100

PL-1600

PL-2200

PL-2700

PL-3200

PL-4500

PL-6000

A

B

A

B

A

B

A

B

A

B

A

B

A

B

A

B

风量
(m3/h)

800

1100

1600

2200

2700

3200

4500

6000

资用压力
(pa)

800

850

1000

1200

1000

1500

过滤面积
(m2)

4

7

10

12

13.6

15.3

21.5

30

过滤风速
(m/s)

3.33

2.62

2.66

3.05

3.30

3.48

3.49

3.33

主机功率
(Kw)

Y802-2
1.1

Y90S-2
1.5

Y90L-2
2.2

Y100L-2
3

Y112M-2
4

Y132S1-2
5.5

Y132S2-2
7.5

振打电机功率(kw)

0.18

0.37

0.55

净化效率

                           >99.5

灰箱容积
(dm3)

20

/

30

/

40

/

40

/

50

/

55

/

70

/

105

/

噪声
Db(A)

<80

重量
(KG)

178

160

229

204

275

226

290

258

325

285

350

301

490

440

635

590

六、PL-A型选型参数表

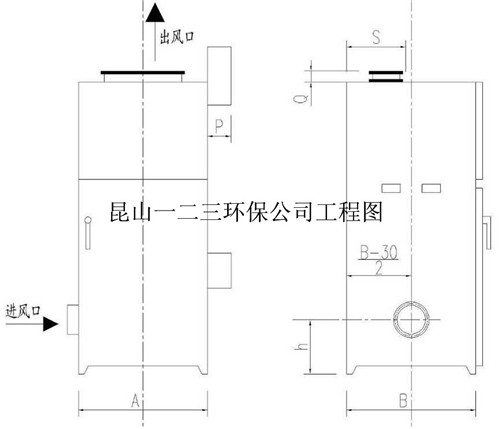

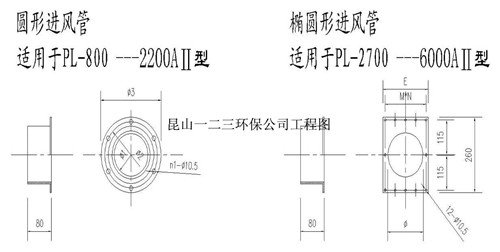

  (1)外形尺寸图

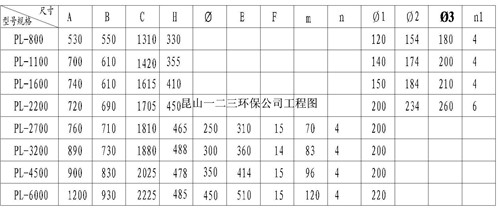

  (2)外形尺寸表:



七、PL-B型选型参数表

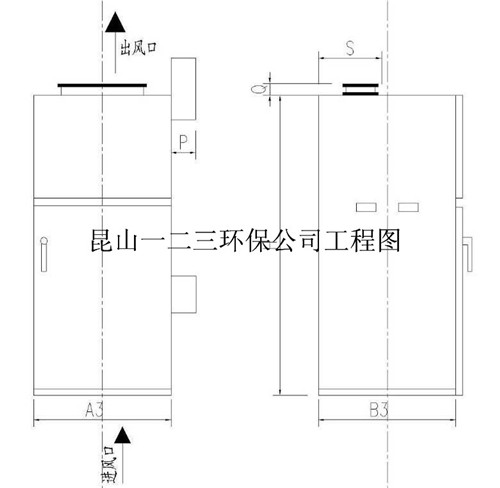

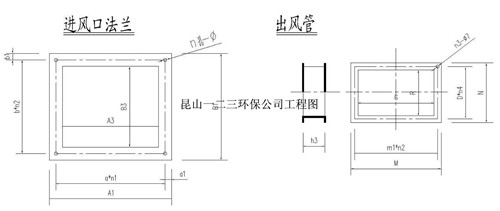

  (1)外形尺寸图

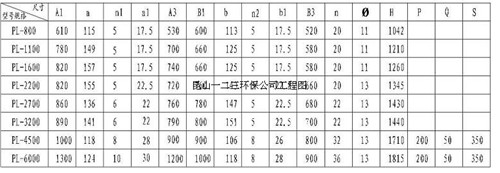

  (2)外形尺寸表:




八、订货须知
  1、订货时,用户请写清楚规格、型号,同时提供粉尘治理点的工况参数,便于更好地为用户服务。
  2、如用户委托我厂选型设计,应在合同中注明,具体事宜与我公司经营部联系。
  3、设备供应范围
  a、主机设备:以进口法兰为界,下部以卸灰阀出口为界,气路部分以分气包进气口为界;
  b、附件设备:定时清灰控制器;
  c、随机文件:产品说明书、产品合格证。
