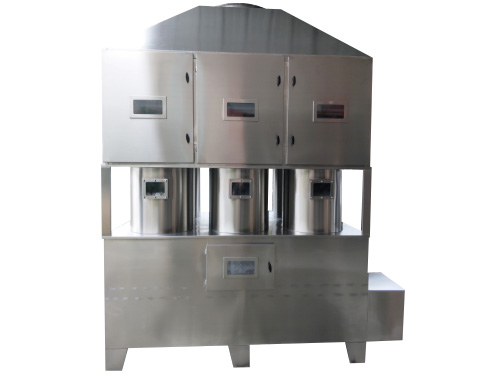

产品名称: 方形旋流塔预处理设备

发布日期: 2019-03-27

点击数: 395

询价: 点击产品询价

二维码:

简述: 对有机废气的治理,传统也比较有效节能的方法液体吸收法,采用液体吸收法治理废气,关键在于净化设备的选取。我公司基于原有圆形处理塔的原理,自主研发了净化效率高,操作管理简单,使用寿命长的方形旋流塔设备。

产品详情

设备工作原理:

  对有机废气的治理,传统也比较有效节能的方法液体吸收法,采用液体吸收法治理废气,关键在于净化设备的选取。我公司基于原有圆形处理塔的原理,自主研发了净化效率高,操作管理简单,使用寿命长的方形旋流塔设备。该工艺与产品具有结构简单,能耕耘耗低、净化效率高和适用范围广的特点。能有效去除氯化氢气体(HCL)、氟化氢气体(HF)、铬酸雾(CrO3)、氨气(NH3)、硫酸雾(H2SO4)、氢氰酸气体(NCN)、碱蒸汽(NaOH)、硫化氢化体(H2S)福尔马林(HCHO)等水容性气体,并能过滤废气中所含的大部分粉尘。

  含尘废气由风管引入净化塔,经过旋流塔涤桶时,风带加快,带动填料球飞快运转。在洗涤桶里,含尘废气与水雾充分混合洗涤,中和反应(水里补充有酸碱时)废气经过净化后,再轻除雾层脱水除雾后由风机排入大气或再进入其他净化设备(光氧催化,低温等离子等)。吸收液在塔底经水泵增压后在箱顶喷淋雾化而下,回流至箱底循环使用,净化的废气达到排放标准。

 设备特点:

 本设备采用填料水雾旋流对废气进行净气,适合连续和间歇排放废放的治理。工艺简单,管理、操作及维修相当方便简洁,不会对车间的生产造成影响,使用范用非常广泛,可同时净化多种污染物,压降较低,操作弹性大,具有很好的除雾性能。箱体采304不锈钢或更高标准的材料制作,经久耐用。填料采用高效、低阻的鲍尔环,可去除气体中的异味、有害物.



方形旋流塔预处理设备参数表


型号

建议处理风量(m3/h)

设备尺寸

(mm)

设备配置

功率

(KW)

电压

(V)

风阻

(Pa)

AHXD-5000

3000~7000

1700*800*2700

长  宽  高

塔体采用304*1.5mm不锈钢制作.喷淋: 3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含2个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸500*300mm出风口尺寸400*400mm.

1.1

380

≤800

AHXD-10000

7000~12000

1700*1200*2900

长  宽  高

塔体采用304*1.5mm不锈钢制作:3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含4个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸600*400mm出风口尺寸500*500mm.

1.5

380

≤800

AHXD -15000

12000~17000

1900*1400*3000

长  宽  高

塔体采用304*1.5mm不锈钢制作:3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含4个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸800*400mm出风口尺寸600*600mm.

2.2

380

≤800

AHXD -20000

17000~22000

2400*1400*3100

长  宽  高

塔体采用304*1.5mm不锈钢制作:3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含6个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸1000*400mm出风口尺寸700*700mm.

3

380

≤800

AHXD -25000

22000~27000

2700*1500*3200

长  宽  高

塔体采用304*1.5mm不锈钢制作:3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含6个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸1100*400mm出风口尺寸750*750mm.

4

380

≤800

AHXD -30000

27000~32000

2900*1600*3400

长  宽  高

塔体采用304*2.0mm不锈钢制作:3层Φ50多面空心环保填料球,两层作喷淋用,一层作除水除雾,喷淋区:含6个洗涤旋流桶,旋流板,填料球除水除雾装置,除雾层过滤风速≤2.5m/s.进风口尺寸1200*400mm出风口尺寸800*800mm

4

380



≤800

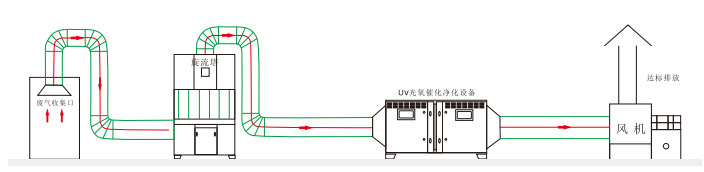

工程安装流程图:

     ↓                ↓

  废气收集入口        方型旋流塔预处理设备
