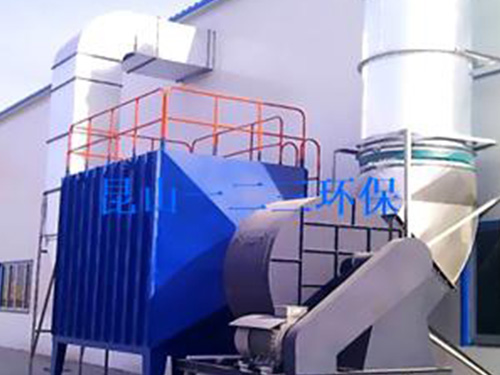

产品名称: HXF型活性炭箱有机废气吸附器

发布日期: 2019-03-27

点击数: 434

询价: 点击产品询价

二维码:

简述: HXF-14000 系列活性炭吸附塔是本公司依据客户需求,量身定制的HXF 产品系列之一.本产品除具有一般吸附器的特点外,还具有以下特点:

产品详情

一、产品简介
   HXF-14000 系列活性炭吸附塔是本公司依据客户需求,量身定制的HXF 产品系列之一.本产品除具有一般吸附器的特点外,还具有以下特点:
  1:本产品根据客户需求,就设备外形、出入口及其他相关安装部件进行非标设计并制造;
  2:本产品活性炭填充率高,分层填装,使系统阻力小,使用功率小;.
  3:本产品具有较小的重量,移动运输方便,在安装布置上适应性较强.
  4:采用上装和下卸口方式,易于检修和更换内部活性炭颗粒.
  5:整机无活动部件,使用稳定,.
  本吸附器可广泛适用于化学,轻工制品,污水,制药,电子,恶臭,印刷,等多种行业.
  本系列吸附器暂时有六种规格,其结构主要由箱体、活性炭颗粒,内部配件等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,确保除尘器严密不漏风。
二、吸附器选型
  具体型号标注说明如下:
  HXF-2-6000
  HXF——有机废气吸附器
  2——活性炭层数2(层)
  6000——最大处理风量6000CMH

三、工作原理
  本设备在系统主风机的作用下,含有机废气气体从活性炭箱的进风口进入箱体,大分子有机气体分子穿过活性炭层时被活性炭吸附,,经吸附后的净化气体后箱体经风排出.随着过滤工况的不断进行,吸附在表面的VOC 经过自身多孔特性进入活性炭内部,表面持续吸附特性,但当吸附的有机废气量达到饱和值时,活性炭对有机废气吸附及释放达到平衡,即活性炭失去活性。此时活性炭就需要再生或更换。
四、机组结构外形图


五、选型参数表



型号规格

长度(H)
(mm)

宽度(L)
(mm)

高度(W)
(mm)

活性炭层数
(层)

活性炭体积
(m3)

过滤风速(m/s)

设备阻力
(kpa)

参考重量
(kg)

HXF2-6000

2000

1500

3000

2

1.3

0.3-0.5

0.6~0.8

1200

HXF2-12000

3000

1500

3000

2

2.6

0.3-0.5

0.6~0.8

2400

HXF2-18000

4000

1500

3000

2

3.9

0.3-0.5

0.6~0.8

3600

HXF2-21000

3000

1500

 4500

2

4.6

0.3-0.5

0.6~0.8

4200

HXF2-30000

4000

1500

4500

2

6.6

0.3-0.5

0.6~0.8

5600

HXF2-42000

5000

1500

4500

2

9.0

0.3-0.5

0.6~0.8

7000

六、订货须知
  1、订货时,用户请写清楚规格、型号,同时提供粉尘治理点的工况参数,便于更好地为用户服务。
  2、如用户委托我厂选型设计,应在合同中注明,具体事宜与我公司经营部联系。
  3、设备供应范围
  a、主机设备:以进口法兰为界,下部以卸灰阀出口为界,气路部分以分气包进气口为界;
  b、附件设备:定时清灰控制器;
  c、随机文件:产品说明书、产品合格证。
