设备详情

78

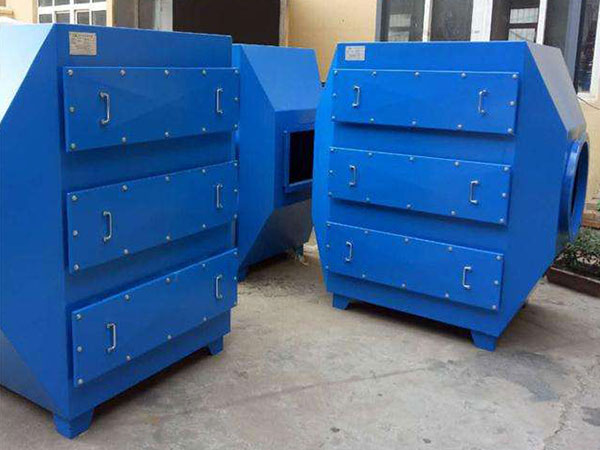

产品名称: 抽屉式活性炭箱

发布日期: 2019-03-27

点击数: 432

询价: 点击产品询价

二维码:

简述: HXF立式活性炭吸附塔是本公司依据客户需求,量身定制的HXF 产品系列之一.本产品除具有一般吸附器的特点外,还具有以下特点:

产品详情

一、产品简介
   HXF立式活性炭吸附塔是本公司依据客户需求,量身定制的HXF 产品系列之一.本产品除具有一般吸附器的特点外,还具有以下特点:

1:本产品根据客户需求,就设备外形、出入口及其他相关安装部件进行非标设计并制造;

2:本产品活性炭填充率高,分层填装,使系统阻力小,使用功率小;.

3:本产品具有较小的重量,移动运输方便,在安装布置上适应性较强.

4:采用侧抽填料抽屉,易于检修,易于检修和更换内部活性炭颗粒.

5:整机无活动部件,使用稳定,.

本吸附器可广泛适用于化学,轻工制品,污水,制药,电子,恶臭,印刷,等多种行业.

本系列吸附器暂时有六种规格,其结构主要由箱体、活性炭颗粒,内部配件等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,确保除尘器严密不漏风。
二、吸附器选型

具体型号标注说明如下:
HXF-2-6000
HXF——有机废气吸附器

2——活性炭层数2(层)
6000——最大处理风量6000CMH
三、工作原理
  本设备在系统主风机的作用下,含有机废气气体从活性炭箱的进风口进入箱体,大分子有机气体分子穿过活性炭层时被活性炭吸附,,经吸附后的净化气体后箱体经风机排出.随着过滤工况的不断进行,吸附在表面的VOC 经过自身多孔特性进入活性炭内部,表面持续吸附特性,但当吸附的有机废气量达到饱和值时,活性炭对有机废气吸附及释放达到平衡,即活性炭失去活性。此时活性炭就需要再生或更换。



四、选型参数表



型号

外形规格

(mm)

活性炭量(T)

过滤面积

(m2)

处理风量

(m3/h)

活性炭抽屉数量

参考重量

(kg)

HXF-1000

900*1500*(h)1200

0.2

0.8

1000-2000

4

500

HXF-4000

900*1800*(h)1800

0.3

3

3000-5000

6

600

HXF-10000

900*3000*(h)1800

0.8

6

8000-12000

9

800

HXF-20000

1800*3500*(h)2000

1.5

12

18000-22000

18

2800

说明:设备阻力500-1000Pa

表中处理风量是以0.3-0.5m/min的过滤风速计算的,具体按不同工况及废气条件确定过滤风速后得出处理风量.
