设备详情

59

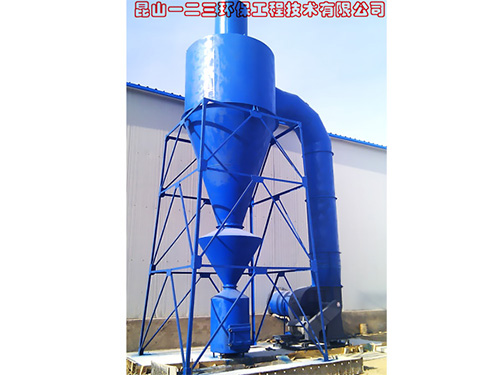

产品名称: CYC系列旋风除尘器

发布日期: 2019-03-27

点击数: 390

询价: 点击产品询价

二维码:

简述: CYC系列旋风除尘器是利用旋转的含尘气体所产生的离心力,将粉尘从气流中分离出来的一种干式气-固分离装置.旋风除尘器用于工业生产以来,已有百余年历史。其优点如下:

产品详情

一、产品简介
  CYC系列旋风除尘器是利用旋转的含尘气体所产生的离心力,将粉尘从气流中分离出来的一种干式气-固分离装置.旋风除尘器用于工业生产以来,已有百余年历史。其优点如下:
  1:本产品根据客户需求,就设备外形、出入口及其他相关安装部件进行非标设计并制造;
  2:分离设备机构简单、制造容易、造价和运行费用和阻力较底,对于捕集分离5~10μm以上的较粗颗粒粉尘,净化效率很高
  3:本产品具有较小的重量,移动运输方便,在安装布置上适应性较强.
  4:在矿山、冶金、耐火材料、建筑材料、煤 炭、化工及电力工业部门应用极为普遍。
  5:整机无活动部件,使用稳定
  本系列除尘器其结构主要由排灰管、圆锥体、圆柱体、进气管、排气管以及顶盖组成。
  箱体全部采用焊接结构,清灰门用泡沫橡胶条密封,确保除尘器严密不漏风。
二、吸附器选型
  具体型号标注说明如下:
  CYC-6000
  CYC——旋风除尘器
  6000——最大处理风量6000CMH
三、工作原理
  旋风除尘器是利用旋转气流所产生的离心力将尘粒从合尘气流中分离出来的除尘装置。当含有粉尘的气体进入到旋风除尘器中,其内部旋转气流的绝大部分沿器壁自圆简体,呈螺旋状由上向下向圆锥体底部运动,形成下降的外旋含尘气流,在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁,尘粒一旦与器壁接触,便失去惯性力而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后.沿除尘器的轴心部位转而向上.形成上升的内旋气流,并由除尘器的排气管排出。
  自进气口流入的另一小部分气流,则向旋风除尘器顶盖处流动,然后沿排气管外侧向下流动,当达到排气管下端时,即反转向上随上升的中心气流一同从诽气管排出,分散在其中的尘粒也随同被带走。

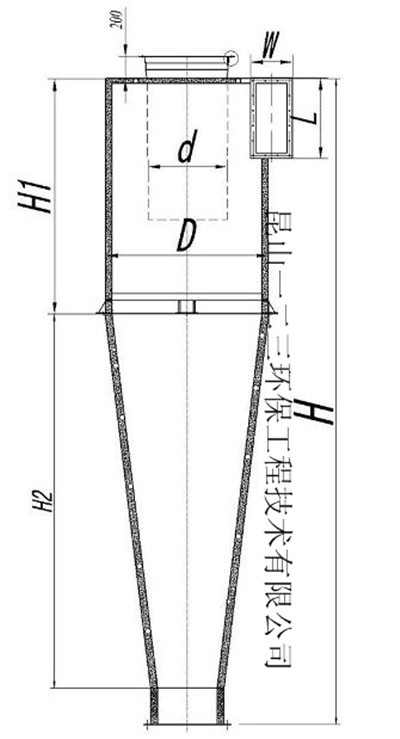

四、机组结构外形图




五、外形尺寸表


型号规格

处理风量
(m3/h)

直径(D)
(mm)

直径(d)
(mm)

长度(H)
(mm)

长度(H1)
(mm)

长度(H2)
(mm)

出入口长度(L*W)(mm)

参考重量
(kg)

CYC-450

450

250

150

1405

630

775

130*65

40

CYC-550

550

300

180

1715

920

795

165*75

50

CYC-800

800

375

210

2030

910

1120

185*95

85

CYC-1200

1200

450

250

2485

1175

1310

225*115

120

CYC-1800

1800

550

300

2930

1365

1565

270*190

150

CYC-2600

2600

680

350

3435

1560

1875

325*170

240

CYC-3800

3800

800

450

4115

1885

2230

400*200

320

CYC-6000

6000

950

500

4825

2195

2630

490*235

450

CYC-7500

7500

1150

600

5725

2535

3180

570*290

600

CYC-10500

10500

1400

700

6850

2940

3910

700*350

750

CYC-13000

13000

1500

750

7405

3195

4210

750*370

900

六、订货须知
  1、订货时,用户请写清楚规格、型号,同时提供粉尘治理点的工况参数,便于更好地为用户服务。
  2、如用户委托我厂选型设计,应在合同中注明,具体事宜与我公司经营部联系。
  3、设备供应范围
  a、主机设备:以进口法兰为界,下部以卸灰阀出口为界,气路部分以分气包进气口为界;
  b、附件设备:定时清灰控制器;
  c、随机文件:产品说明书、产品合格证。
